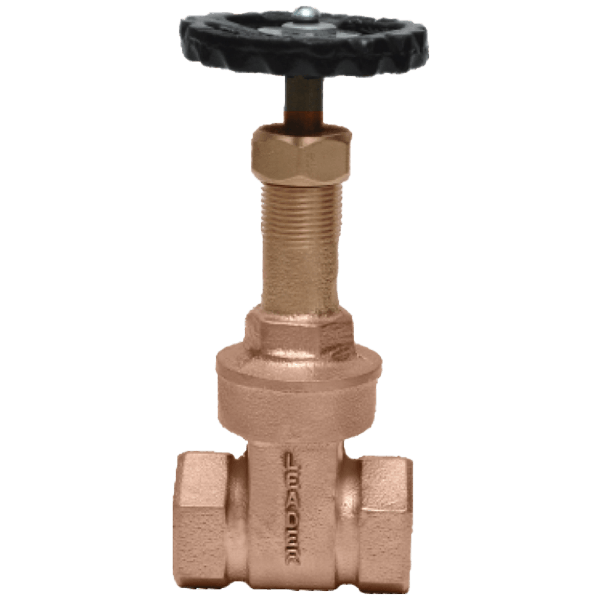

IS002 Gun Metal / Bronze Gate Valve Class-1 (Screwed)

IS002
  • Item Code: IS 002
  • Pressure Rating: CL-1
  • Testing Standard: IS 6157
  • Size Range: 8mm to 100mm
  • Product Standard: IS 778

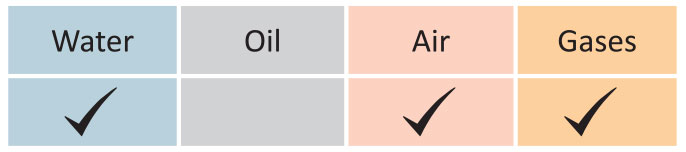

Suitable For

IS002
IS002

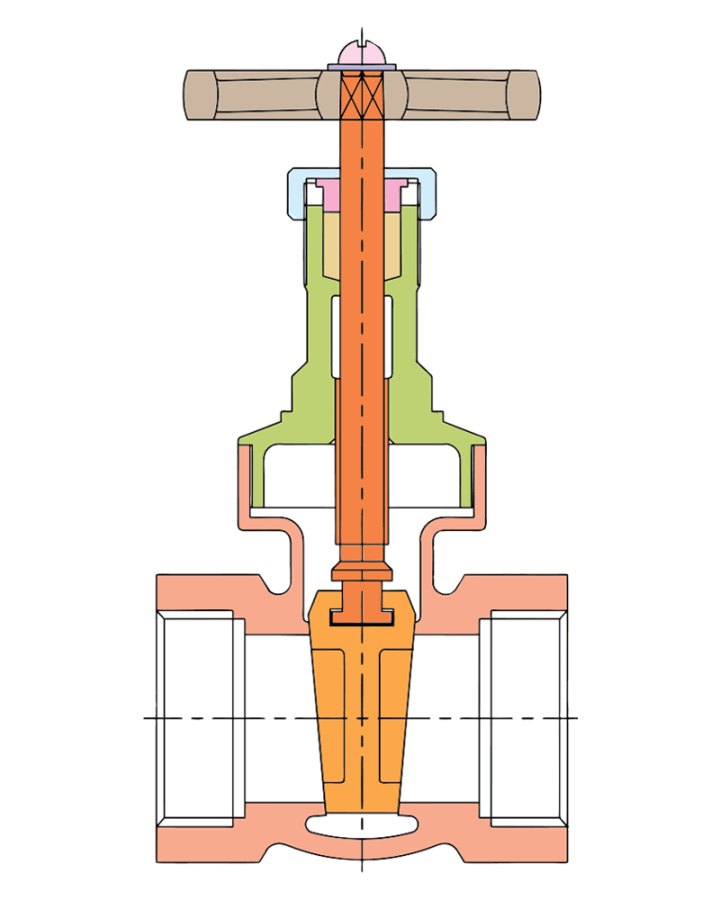

Material Specification

IS002
P. No. NAME OF PART MATERIAL SPECIFICATION
  1 BODY LEADED TIN BRONZE IS:318 Gr. LTB2
  2 WEDGE LEADED TIN BRONZE / FORGED BRASS IS:318 Gr. LTB2 / IS:6912 Gr. FLB
  3 STEM HIGH TENSILE BRASS IS:6912 Gr. FHTB1
  4 BONNET LEADED TIN BRONZE / FORGED BRASS IS:318 Gr. LTB2 / IS:6912 Gr. FLB
  5 PACKING HEMP & JUTE IS 5414
  6 GLAND LEADED TIN BRONZE / BRASS ROD IS:318 Gr. LTB2 / IS:6912 Gr. FHTB1
  7 GLAND NUT LEADED TIN BRONZE / BRASS ROD IS:318 Gr. LTB2 / IS:6912 Gr. FLB
  8 HAND WHEEL CAST IRON (IS 210 GR. FG200) / M.S.SHEET(POWDER COATED) ______________
  9 WASHER CARBON STEEL ______________
  10 SCREW CARBON STEEL IS 1367
IS002

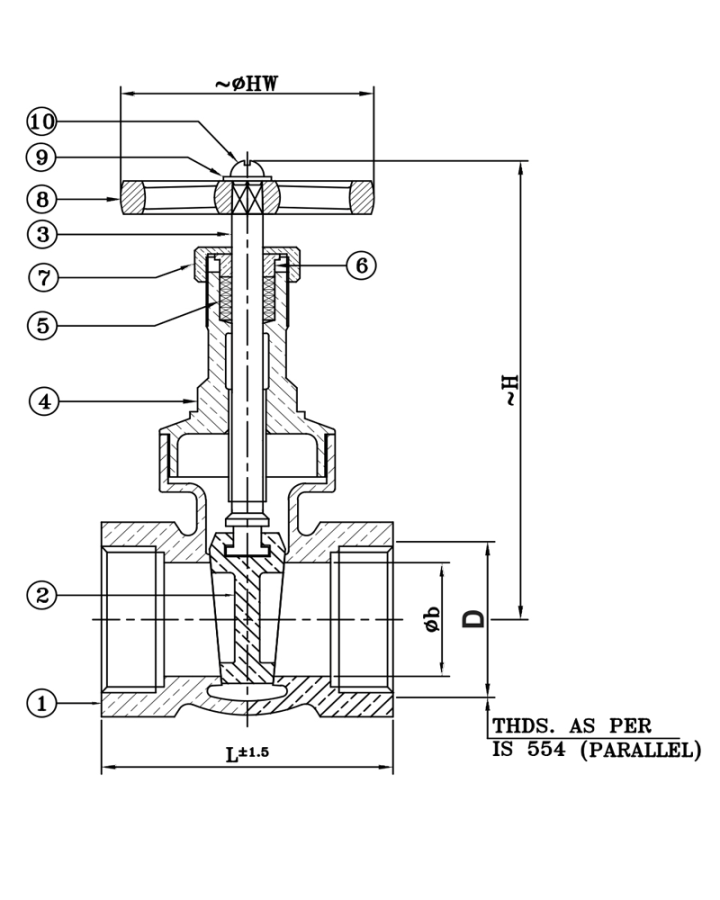

Dimensional Data

IS002
SIZE (mm) 8 10 15 20 25 32 40 50 65 80 100
L 50 50 60 60 70 80 90 100 105 125 160
0b 10 10 15 20 25 32 40 50 65 80 100
~H 94 95 110 129 152 160 196 232 285 330 405
~0HW 52 52 60 60 70 90 92 103 130 153 165
D 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1/1-2" 2" 2-1/2" 3" 4"
Item Code(CL-1) IS002 IS002 IS002 IS002 IS002 IS002 IS002 IS002 IS002 IS002 IS002

Principle Features

  • Design std.: IS:778.

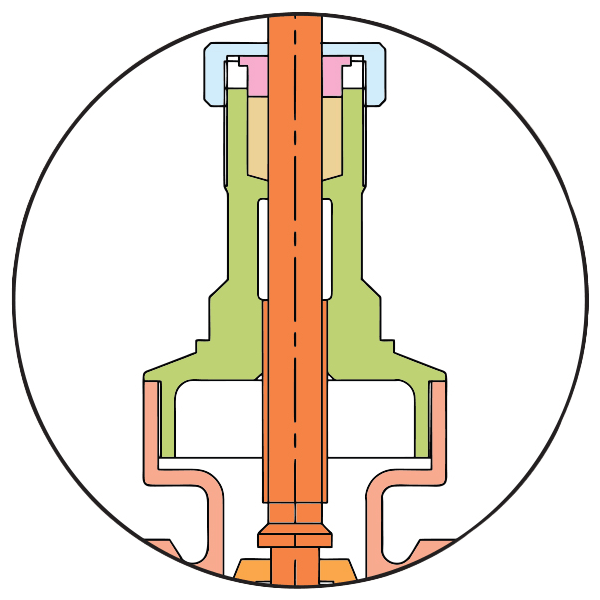

  • Screwed in bonnet, inside screw rising stem, integral seat.
  • Screwed female parallel threads to IS: 554.
  • Heavy duty full bore long threads.
  • Extra strength of stem with high tensile brass.
  • Provision for re-packing under pressure in the installed condition.
  • Sheet metal handwheel offers better strength & convenient operation.
  • Easy visual control of open/closed position marked on the handwheel/nameplate.
  • Available with open-shut indicator & locking arrangement on request.

PRESSURE RATING: CL-1

TEST PRESSURE (HYDROSTATIC) :
CLASS-1
BODY (mm) SEAT
1.5 Mpa (217.5 psig) 1.0 Mpa (145 psig)

END CONNECTION

  • Screwed Female Threads to IS:554(parallel).

UTILISATION & SERVICE

  • "LEADER" GUN METAL Gate valves are suitable for above-ground installations.
  • Best suited for portable water, treated fresh water, neutral liquids & some gases.

WORKING PRESSURE

  • Maximum Working Pressure: (CLASS-I) 10 Bar.

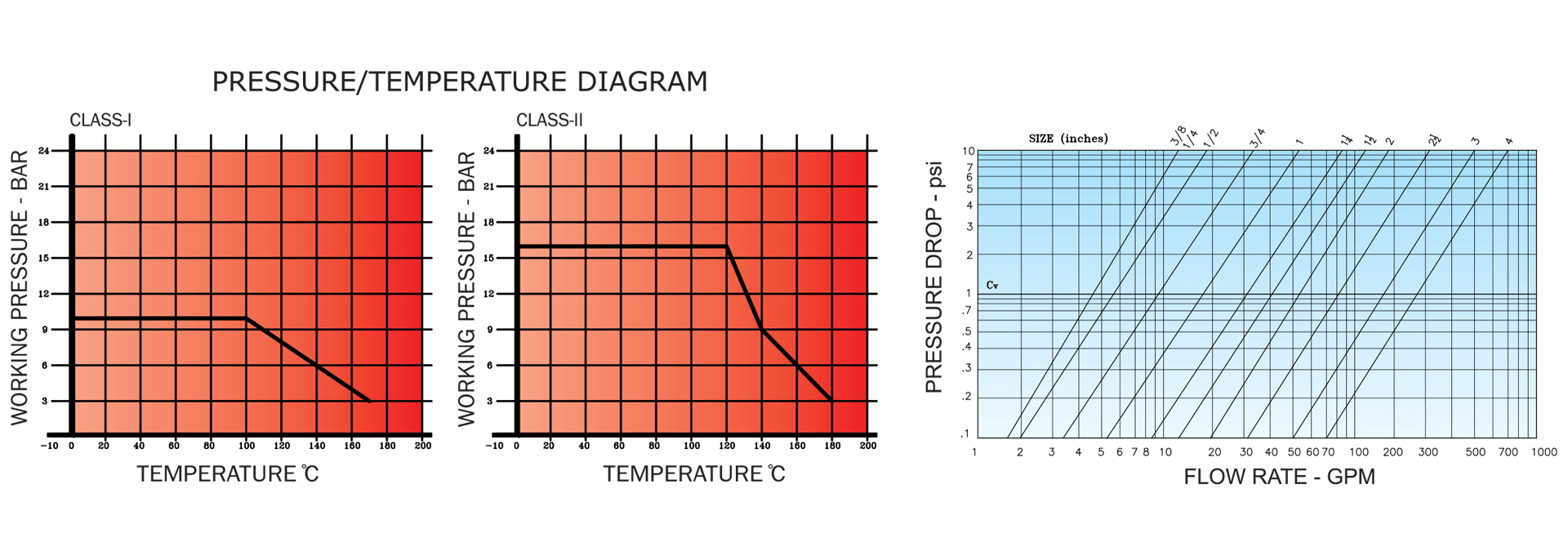

  • See Pressure/Temperature Diagram.

TEMPERATURE LIMITS

  • Maximum working temperature: 45°C.
  • See Pressure/Temperature Diagram.
